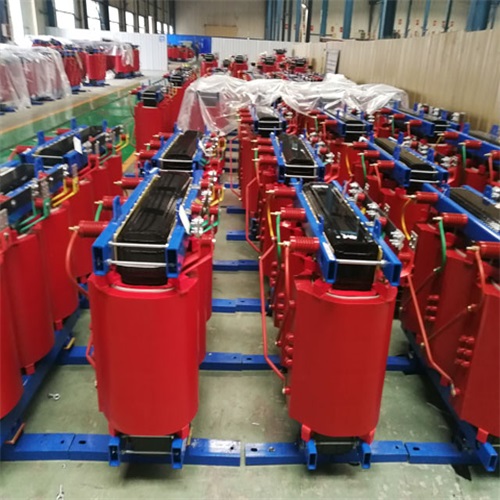

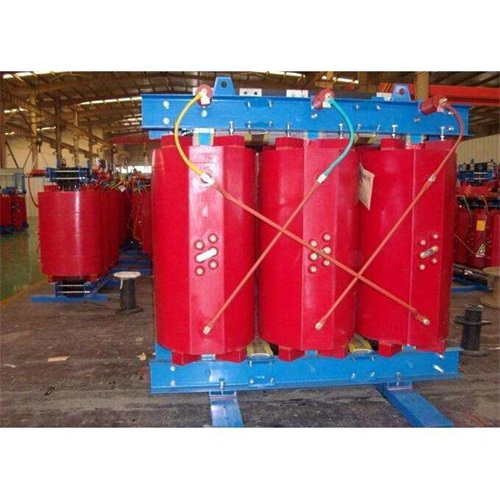

锡林郭勒变压器各部件的工作介绍。 锡林郭勒变压器工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电 ，由振荡锡林郭勒变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频 电流，然后由铁氧体输出锡林郭勒变压器T2对高频高压脉冲降压，获得所需的电压和功率 。 R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。 三 极管VT1、VT2选S13005，其B为15～2 0倍。也可用C3093等BUceo>=35OV的大功率 三极管。触发二极管VD5选用32V左右的DB3或VR60。 振荡锡林郭勒变压器可自制，用音频线绕制在 H7 X 10 X 6的磁环上。TIa、T1b绕3匝 ，Tc绕1匝。铁氧体输出锡林郭勒变压器T2也需自制，磁心选用边长27mm、宽20mm、厚 10mm 20mm、宽15mm、厚10mm 的EI型铁氧体。T2a用直径为0．45mm高强度漆包线 绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。 二极管VD1～VD4选用 IN4007型，双向触发二极管选用DB3型，电容C1～C3选用 聚丙聚酯涤纶电容，耐压250V。 电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V 。如果电压不满足上述数值，或电路不振荡，则应检查电路有无错焊、漏焊或虚 焊。 然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电路装调成功 后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外 壳的绝缘。引外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。
